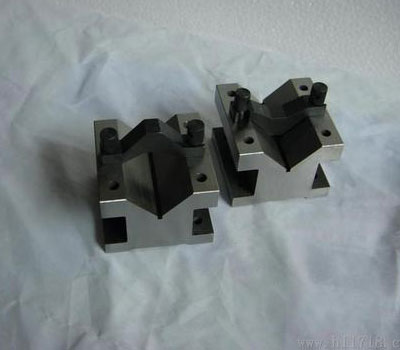

 V型铁

 V型铁主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。精密V型架也可做划线,带有夹持弓架的V型架,可以把圆柱形工件牢固的夹持在V型架上,翻转到各个位置划线。
  V型铁采用   HT200-250材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
V型铁产品参数:
规格mm 工作面平面度 V型槽对底面平行度 V型槽对侧面平行度 V型槽两侧面对称度 V型槽对端面的垂直度
V型架精度等级um
1

2 1 2 1

2

1

2

1

2












60×60×50
2
3
5
10
5
10
10
20
5
10
105×105×78
3
5
8
15
8
15
16
30
8
15
100×100×65




10
20
10
20
20
40




150×150×80




15
25
15
25
30
50




200×200×90




15
25
15
25
30
50
12
25
300×300×120




20
30
20
30
40
60
25
35
